첨단 금속 공정을 위한 400mm - 800mm 고성능 HP 그래피트 전극

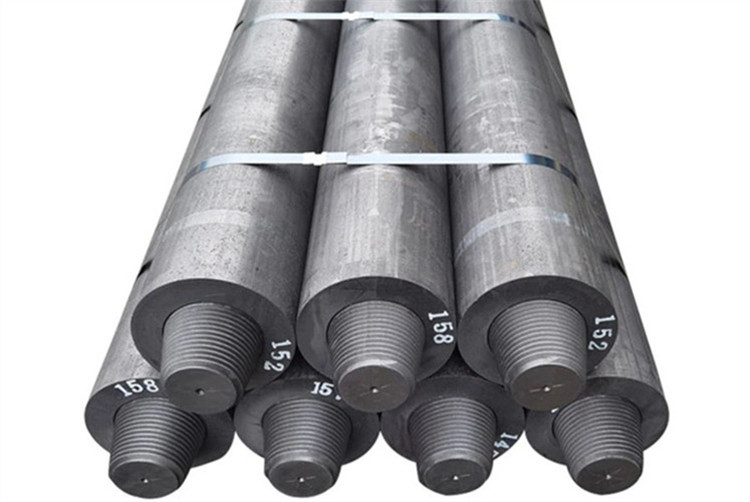

큰 이미지 : 첨단 금속 공정을 위한 400mm - 800mm 고성능 HP 그래피트 전극

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	HUATAO
인증:	CE, ISO
모델 번호:	HTGE02

결제 및 배송 조건:

최소 주문 수량:	20 톤
가격:	1450-3000 USD/ ton
포장 세부 사항:	목재 파렛트
배달 시간:	15-30days
지불 조건:	T/T, 웨스턴 유니온, 머니그램, L/C
공급 능력:	달 당 200 톤

상세 제품 설명

원료:	프리미엄 바늘 코크스 및 고급 콜 타르 피치	전류 밀도:	고출력 응용 분야의 경우 최대 25A/cm²
회분 함량:	≤0.25%, 용해에서 순도를 보장합니다.	열팽창 계수:	열 응력 골절을 최소화합니다
의학적 장점:	취급 및 사용 중 파손에 대한 높은 저항	전기 저항:	효율적인 전류 전송을 위해 낮은
직경 범위:	400mm -800mm, 사용자 정의 가능한 길이를 사용할 수 있습니다	내 산화성:	특수한 항산화 층으로 코팅
강조하다:	400mm hp 그래피트 전극 , 첨단 금속 공학 프로세스 hp 그래피트 전극 , 800mm 고성능 그래피트 전극

첨단 금속 공정을 위한 고성능 HP 그래피트 전극- 네

설명첨단 금속 공정을 위한 고성능 HP 그래피트 전극

우수한 전도성과 연장된 수명을 위해 설계된 HP 그래피트 전극은 금속 공사를 최적화하여 소비를 줄이고 고전력 전기 오븐의 효율성을 향상시킵니다..

HP 그래피트 전극 또는 고전력 그래피트 전극은 철강, 철금속 생산,그리고 다른 까다로운 금속 공학 과정이 전극은 고심히 선별된 바늘 코크와 고품질 석탄 타르 피치를 사용하여 제조되며 뛰어난 물리적 및 전기적 특성을 보장합니다.

첨단 원료와 세심한 제조 과정으로 HP 그래피트 전극은 탁월한 성능을 발휘합니다.최대 25A/cm2의 전류 밀도에 견딜 수 있는 능력으로 고전력 애플리케이션에 이상적입니다, 더 빠른 녹화 속도와 더 짧은 오븐 주기를 가능하게합니다. ≤0.25%의 초저자연 함량은 녹화 과정에서 불순물의 도입을 크게 감소시킵니다.더 높은 품질의 최종 제품에 기여.

주요 특징 중 하나는 낮은 열 팽창 계수입니다. 이는 열 스트레스를 효과적으로 완화하고 오븐 내부의 급격한 온도 변화로 인한 골절 위험을 줄입니다.이건, 높은 기계적 강도와 결합하여 엄격한 작동 조건에서도 전극이 사용 기간 내내 무결성을 유지하도록합니다.

내구성을 높이기 위해 HP 그래피트 전극은 특수 산화 방지 층으로 코팅됩니다.이 코팅은 높은 온도에서 산화 손실을 줄임으로써 전극 수명을 크게 연장합니다., 따라서 소비 및 운영 비용을 최소화합니다. 전극의 낮은 전기 저항성은 효율적인 전류 전송을 촉진합니다.에너지 사용량을 최적화하고 전체 프로세스 효율성을 향상.

생산 기간 동안 각 전극은 원자재 검사에서 최종 가공에 이르기까지 엄격한 품질 관리 조치를 받는다.정밀 제조 기술 은 일관성 있는 차원 과 엄격 한 용도 를 보장 한다, 원활한 조립 및 오븐에서 신뢰할 수있는 성능을 가능하게합니다.

애플리케이션 측면에서 HP 그래피트 전극은 강도 높은 전기 활 오븐에서 철강 폐기물 용해, 스테인리스 스틸 생산 및 다양한 철금 합금에 널리 사용됩니다.고성능 특성으로 인해 현대 금속공학에서 높은 생산성과 비용 효율적인 작업을 달성하는 데 필수적입니다..

스펙첨단 금속 공정을 위한 고성능 HP 그래피트 전극

HP 그래피트 전극의 물리 화학 사양
부문		단위	직경 (mm)
			200~300mm	전형적 가치	350~400mm	전형적 가치	450~500mm	전형적 가치	550~700mm	전형적 가치
			8~16인치		14~16인치		18~20인치		22~28인치
특정 저항 ≤	전극	μΩ.m	6.6	6.0	6.5	6.0	6.3	6.0	6.0	6.0
	Nipple		5.5	4.8	5.2	4.8	5.0	4.8	4.8	4.8
굽기 강도 ≥	전극	MPa	10.0		10.5		10.5		10.5
	Nipple		16.0		18.0		18.0		18.0
영의 모듈 ≤	전극	GPa	12.0		14.0		14.0		14.0
	Nipple		16.0		18.0		18.0		18.0
대량 밀도	전극	g/cm3	1.68	1.72	1.70	1.72	1.72	1.72	1.72	1.72
	Nipple		1.72	1.80	1.75	1.80	1.76	1.80	1.80	1.80
(100°C~600°C) CTE ≤	전극	X10 -6/°C	2.4		2.2		2.2		2.2
	Nipple		2.2		1.63		1.6		1.6
재 함수 ≤		%	0.3		0.3		0.3		0.3
참고: 재 함량은 참고용일 뿐입니다.

전극 및 톱니의 물리적 및 화학적 특성
항목		단위	명목 지름 ((mm)
			RP		HP		UHP
			300~450	500~800	350 ~ 500	550 ~ 700	350 ~ 500		550~750
							보장됩니다.	전형적	보장됩니다.	전형적

특정 저항성 LSR≤	(E) 전극	μ2*m	9 - 105	9 - 105	7.5	7.5	6.3	50.0~6.0	5.8	4.8 - 55
	(N) Nipple		8	8	6.3	6.3	5.3	3.8 - 45	4.3	3.5 - 41
굽는 힘 ≥	(E) 전극	MPa	7	6.5	10	8.5	10.5	110.0 - 13.0	10	100.0 - 13.0
	(N) Nipple		15	15	17	17	20	200.0 - 25.0	23	240.0 - 30.0
영의 모듈 ≤	(E) 전극	GPA	9.3	9.3	14	14	14	80.0 - 12.0	14	70.0 - 10.0
	(N) Nipple		14	14	16	16	20	120.0 - 16.0	22	160.0 - 21.0
대량 밀도	(E) 전극	g/cm3	1.53	1.52	1.6	1.6	1.66	1.68 - 173	1.68	1.69 - 173
	(N) Nipple		1.7	1.7	1.72	1.72	1.75	1.76 - 182	1.78	1.79 - 184
(100°C~600°C) CTE ≤	(E) 전극	10~6°C	2.9	2.9	2.4	2.4	1.5	1.3-1.5	1.5	1.3-1.5
	(N) Nipple		2.8	2.8	2.2	2.2	1.4	10.0-1.3	1.3	10.0-1.3
재 함수 ≤		%	0.5	0.5	0.5	0.5	0.5	0.2 - 04	0.5	0.2 - 04

라피트 전극 크기 및 허용
이름		Eactroda 디아르메타르		Eecros 길이가
덤터 x 길이		최대	최소	최대
인치	mm	mm	mm	mm	mm
14×60	350×1500	357	352	1550	1400
14x72	350×1800			1875	1700
14×96	350×2400			2475	2275
16×60	400×1500	409	403	1550	1400
16×72	400×1800			1875	1700
16×96	400×2400			2475	2275
18×72	450×1800	460	454	1875	1700
18×96	450×2400			2475	2275
18×110	450×2700			2850	2550
20×72	500×1800	511	505	1875	1700
20×84	500×2100			2175	1975
20×96	500×2400			2475	2275
20×110	500×2700			2850	2550
22×84	550×2100	562	556	2175	1975
22×96	550×2400			2475	2275
24×84	600×2100	613	607	2175	1975
24×96	600×2400			2475	2275
24×110	600×2700			2850	2550
26×110	650×2700	663	657	2850	2550
28 × 110	700×2700	714	708	2850	2550

제안된 그래피트 전극 작동 전류 용량
명목 지름		가동 전류 (Ampere)
인치	mm	RP 그래피트 전극	HP 그래피트 전극	UHP 그래피트 전극
3	φ75	1300~2000년	∙	∙-
4	φ100	1800~3000년	∙	∙-
5	φ130	2800-4200	∙	∙

6	φ150	4000-5000	∙-	∙-
8	φ200	4800-9000	6000-9000
10	φ250	8000-12000	9000-14000	8100-12200

12	φ300	11000-16000	14500~18500	15000-22000
14	φ350	15000-22000	19000-28000	20000-30000
16	φ400	20000-28000	23000-35000	25000-40000

18	φ450	24000-34000	30000-42000	32000-45000
20	φ500	28000-42000	35000-50000	38000-55000
22	φ550	31000-45000	35000-55000	42000-66000

24	φ600	32000-46000	40000-62000	60000-90000
26	φ650	35000-48000	45000-72000	60000-90000
28	φ700	39000-49000	48000~75000	70000-120000

참고: EAF에서는 전류를 10% 감소시키는 것이 제안됩니다. LF에서는 10% 증가 할 수 있습니다.

전극 및 Nipple의 가공 차원
단위 (mm)
적용 가능	인치	명목 지름	Nipple		D2	소켓		스레드 피치
			큰 지름	길이	중간 지름	작은 지름	깊이
RP/HP/UHP 그래피트 전극	12	300	177.16	270.9	172.95	168.73	141.5	8.47
	14	350	215.9	304.8	211.69	207.47	158.4
	16	400	215.9	304.8	211.69	207.47	158.4
	16	400	241.3	338.7	237.09	232.87	175.3
	18	450	241.3	338.7	237.09	232.87	175.3
	18	450	273.05	355.6	268.84	264.62	183.8
	20	500	273.05	355.6	268.84	264.62	183.8
	20	500	298.45	372.6	294.24	290.02	192.2
	22	550	298.45	372.6	294.24	290.02	192.2
	12	300	177.8	215.9	174.64	171.48	114	6.35
	14	350	203.2	254	200.04	196.88	133
	16	400	222.25	304.8	219.09	215.93	158.4
	16	400	222.25	355.6	219.09	215.93	183.8
	18	450	241.3	304.8	238.14	234.98	158.4
	18	450	241.3	355.6	238.14	234.98	183.8
	20	500	269.88	355.6	266.72	263.56	183.8
	20	500	269.88	457.2	266.72	263.56	234.6
	22	550	298.45	355.6	295.29	292.13	183.8
	22	550	298.45	457.2	295.29	292.13	234.6
	24	600	317.5	355.6	314.34	311.18	183.8
	24	600	317.5	457.2	314.34	311.18	234.6
	26	650	355.6	457.2	352.44	349.28	234.6
	26	650	355.6	558.8	352.44	349.28	285.4
	28	700	374.65	457.2	371.49	368.33	234.6
	28	700	374.65	558.8	371.49	368.33	285.4
	30	750	406.4	584.6	403.24	400.08	260
	30	750	406.4	609.8	403.24	400.08	310.08
	32	800	431.8	635	428.64	425.48	323.5
