| Material: | Steel/Aluminum Alloy | Surface: | Painting/Oxygenation/Galvanize/Electricpainting |
|---|---|---|---|
| Shapes: | A/B/C/W and more | Tooth Typesment:: | MXL/XXL/XL/L/H/XH/XXH/2M/3M/5M/8M/14M and more Trapezoidal/Arc Tooth/S Tooth/Parabolic Tooth |
| Holes Types : | Straight Hole/Tapered Hole/D Shape | ||
| 강조하다: | I 시리즈 타이밍 벨트 롤리,안오디제 알루미늄 타이밍 벨트 롤리,트라페조이드 치아 타이밍 벨트 릴리 |
||
L 시리즈 안오디제 알루미늄 트라페조이드 치아 타이밍 벨트 롤리
타이밍 벨트 릴리는 일반적으로 45 # 스틸, 알루미늄 합금, 합철, 합금 알루미늄, 청동 및 기타 재료로 만들어집니다. 그것은 3 개의 부분으로 구성됩니다.내부 구멍은 둥근 형태로 제공됩니다.표면 처리에는 자연 산화, 흑화, 감전, 색 감전 및 고주파 진압이 포함됩니다.
모터가 생성하는 회전 전력을 전송하는 메커니즘으로, 동기 롤리와 동기 벨트는 일반적으로 설계에서 널리 사용됩니다.전송 및 전송 기능은 타이밍 벨트 롤리와 타이밍 벨트 치아 사이의 참여를 통해 달성됩니다.
트라페소이드 치아 타이밍 벨트 롤리는 가장 널리 사용되며 여러 시리즈로 나뉘어 있습니다:
MXL/XXL/XL/L/H/XH/XXH 시리즈, T2.5/T5/T10/T20 시리즈
기술 매개 변수:
|
종류 |
bw |
hg |
Y+1.5° |
rb |
rt |
2k |
|
MXL |
00.84±0.05 |
0.69 |
20 |
0.35 |
0.13 |
0.508 |
|
XXL |
10.14±0.05 |
0.84 |
25 |
0.35 |
0.30 |
0.508 |
|
XL |
1.32±0.05 |
1.65 |
25 |
0.41 |
0.64 |
0.508 |
|
L |
30.05±0.10 |
2.67 |
20 |
1.19 |
1.17 |
0.706 |
|
H |
4.19±013 |
3.05 |
20 |
1.60 |
1.6 |
1.372 |
|
XH |
70.90±0.15 |
7.14 |
20 |
1.98 |
2.39 |
2.794 |
|
XXH |
12.17±0.18 |
10.31 |
20 |
3.96 |
3.18 |
3.048 |
특징:
1정확한 위치: 트라페조이드 치아 타이밍 벨트 펄리의 치아 디자인은 정확한 위치 기능을 제공할 수 있는 기어에서 유래됩니다.이것은 정확한 전송 및 위치가 필요한 응용 프로그램에서 매우 유용하게 만듭니다.기계 도구, 섬유 기계, 가전제품, 상업용 장비, 엔진의 캄 샤프트 변속기 등.
2효율적인 전송: 트라페소이드 치아 타이밍 벨트 롤리는 체인 또는 기어 전송과 유사한 긍정적 인 치아를 제공하기 위해 타이밍 벨트의 치아 모양과 일치합니다.이 전진 가이어링은 더 높은 전송 효율을 제공하고 에너지 손실을 줄일 수 있습니다..
3. 슬라이딩 및 리턴 스트로크를 줄이십시오: 트라페조이드 치아 타이밍 벨트 펄리의 치아 디자인은 슬라이딩 및 리턴 스트로크를 효과적으로 줄일 수 있습니다.이것은 고속 및 높은 토크 변화와 함께 응용 프로그램에서, 트라페소이드 치아 타이밍 벨트 롤리는 더 안정적이고 신뢰할 수있는 전송 성능을 제공할 수 있습니다.
4높은 토크 전송 능력: 트라페소이드 치아 타이밍 롤리의 설계는 높은 토크 전송에 견딜 수 있습니다.이것은 그들을 높은 토크 출력을 필요로 응용 프로그램에 이상적입니다산업용 기계 및 자동차 엔진과 같은 것입니다.
5폭넓은 가용성: 트라페조이드 치아 타이밍 폴리는 MXL, XL, L, H, XH, XXH 및 기타 사양을 포함한 다양한 치아 사양을 갖추고 있습니다.이것은 트라페소이드 치아 동기 롤레가 시장에서 매우 일반적이며 쉽게 사용할 수 있습니다..

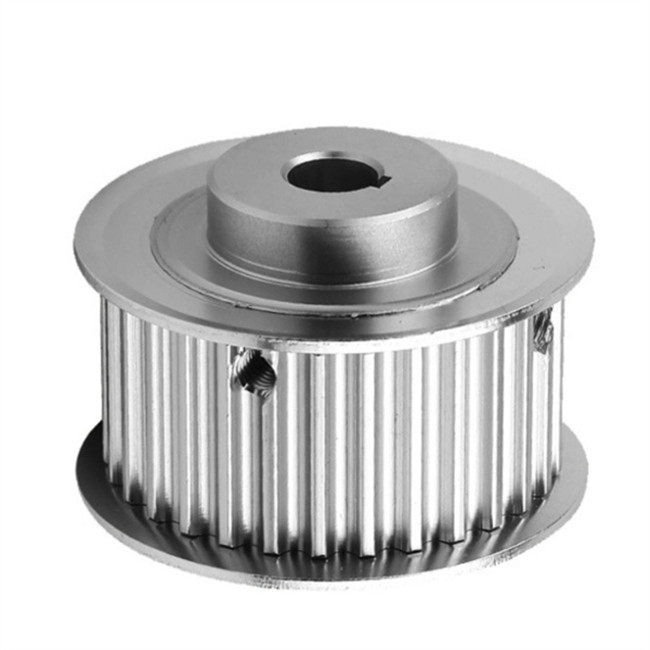

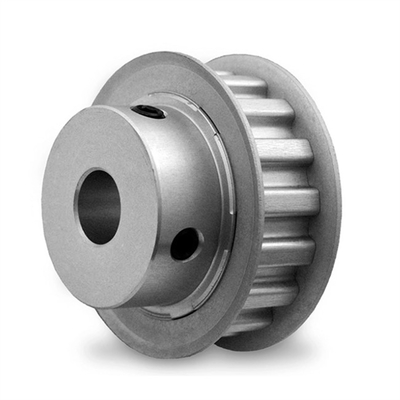

참고 사진:
