제품 상세 정보:
결제 및 배송 조건:
|
| Material: | Steel/Aluminum Alloy | Surface: | Painting/Oxygenation/Galvanize/Electricpainting |
|---|---|---|---|
| Shapes: | A/B/C/W and more | Tooth Typesment:: | MXL/XXL/XL/L/H/XH/XXH/2M/3M/5M/8M/14M and more Trapezoidal/Arc Tooth/S Tooth/Parabolic Tooth |
| Holes Types : | Straight Hole/Tapered Hole/D Shape | ||
| 강조하다: | 강철 알루미늄 송전 부품,강철 알루미늄 동시시계 벨트 롤리,송전 동시시계 벨트 롤리 |
||

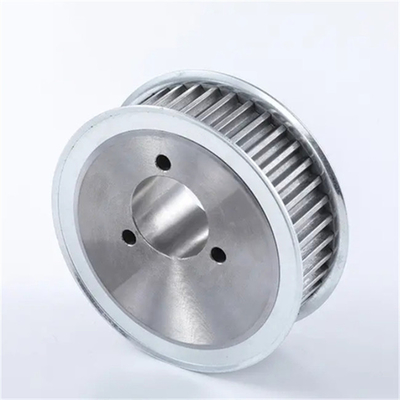

강철 알루미늄 송전 부품 동기 시간 벨트 롤리
타이밍 벨트 롤리는 기계 변속기의 매우 중요한 구성 요소입니다. 치아 모양에 따라 분류되는 다양한 유형의 타이밍 벨트 롤리가 있습니다.주로 트라페소이드 치아 타이밍 벨트 펄리 및 아크 치아 타이밍 벨트 펄리를 포함하여.
벨트 롤리를 설치 할 때 몇 가지 세부 사항에주의를 기울여야합니다. 예를 들어, 롤리에 타이밍 벨트를 설치 할 때타이밍 벨트를 손상시키지 않기 위해 너무 많은 힘을 사용하거나 단단한 물체로 탐색하는 것을 피하십시오.. 두 벨트 폴리의 중심 거리가 이동 될 수 있다면, 중심 거리는 먼저 단축되어야 하며, 시간 벨트를 설치 한 후 중심 거리는 재설정되어야 합니다. 동시에,축이 평행하고 롤레를 지지하는 프레임이 충분한 딱딱함을 가지고 있는지 확인해야합니다..
동기 롤리의 적용은 광범위하며 정확한 전송 비율, 미끄러지지 않는, 부드러운 전송, 낮은 소음, 큰 전송 속도 비율 범위,허용되는 높은 선형 속도는따라서 동기 롤리는 다양한 기계적 변속 시스템에서 중요한 역할을 합니다.
기술 매개 변수:
|
종류 |
bw |
hg |
Y+1.5° |
rb |
rt |
2k |
|
MXL |
00.84±0.05 |
0.69 |
20 |
0.35 |
0.13 |
0.508 |
|
XXL |
10.14±0.05 |
0.84 |
25 |
0.35 |
0.30 |
0.508 |
|
XL |
1.32±0.05 |
1.65 |
25 |
0.41 |
0.64 |
0.508 |
|
L |
30.05±0.10 |
2.67 |
20 |
1.19 |
1.17 |
0.706 |
|
H |
4.19±013 |
3.05 |
20 |
1.60 |
1.6 |
1.372 |
|
XH |
70.90±0.15 |
7.14 |
20 |
1.98 |
2.39 |
2.794 |
|
XXH |
12.17±0.18 |
10.31 |
20 |
3.96 |
3.18 |
3.048 |
응용 프로그램:
컨베이어 벨트, 포크리프트, 포장 기계, 잉크젯 프린터, 엘리베이터, 냉동기, 팬, 와이어 절단 기계, 인쇄기, 잡기 로봇, 자동 판매 기계, 코딩 기계, 펀싱 기계재올림기 및 기타 기계장비.

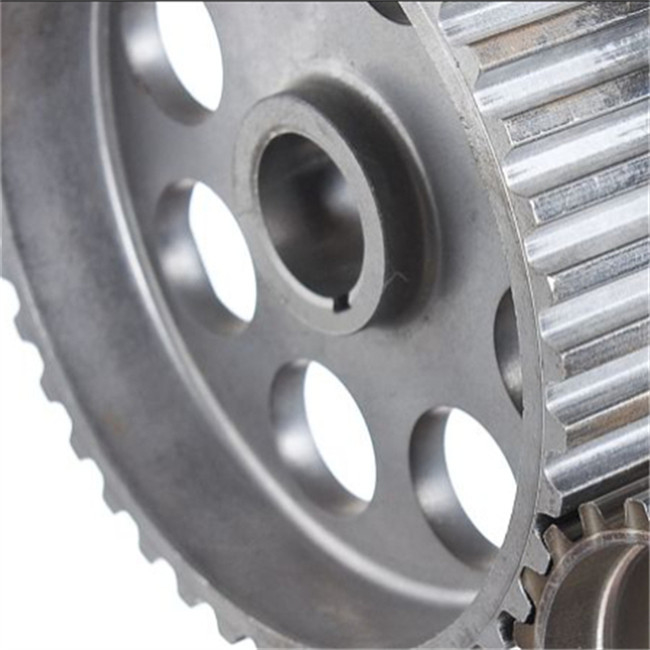

참고 사진:
