제품 상세 정보:
결제 및 배송 조건:
|
| 냉장건조 지역: | 3.15㎡ | 선반의 층: | 7+1 |
|---|---|---|---|
| 선반의 온도 범위: | -50℃-+70℃ | 물 포획 능력: | 60 킬로그램 |
| 최소 콘덴서의 온도: | ≤-75℃ | 냉각 스타일: | 공기 냉각 |
| 강조하다: | 공기 냉각 실리콘 오일 냉각 건조기,60kg/배치 실리콘 오일 냉각 건조기,3m2 실리콘 오일 냉각 건조기 |
||

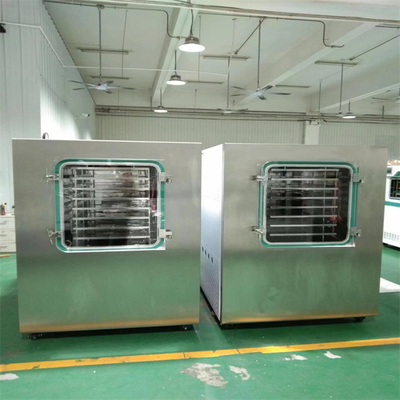

HT-300FDA동결건조기목적:
진공 동결 건조기는 의학, 약국, 생물학 연구,화학적인산업, 식품 및 기타 분야. 동결건조된 제품은 장기간 보관이 용이합니다. 물을 첨가한 후에는 동결건조 전 상태로 돌아가 원래의 생화학적 특성을 유지할 수 있습니다.
HT-300FDA 동결건조기 주요특징
* 건조통의 투명 도어는 항공 아크릴 소재로 제작되어 접착력이 없고 강도가 높으며 누출이 없습니다. 작동 중에 재료의 변화 과정을 명확하게 관찰할 수 있습니다.
* 수입 브랜드 압축기, 안정적이고 저소음.
* 브랜드진공펌프높은 펌핑 속도와 낮은 소음.
* 사전동결건조현장에서 진행되므로 건조과정의 번거로운 작업을 줄이고 동결건조 공정의 자동화를 실현합니다.
* 작동 창 인터페이스를 시뮬레이션하고 각 구성 요소의 작동 상태를 생생하게 반영하며 각 부품의 현재 작동 매개변수를 디지털 형식으로 표시합니다.
* 실리콘 오일은 순환 매체로 사용되며 온도 제어 정확도가 높고 선반 온도 차이 1 ℃ 이하이며 균일 한 건조 효과가 있습니다.
* 선반 사전 동결 온도는 조정 가능하고 제어 가능하며 탐색, 파일럿 테스트 및 생산 프로세스가 가능합니다.
* 드라이 챔버와 콜드 트랩 챔버의 분리 설계는 약물 등급 파일럿 머신의 표준을 실현할 뿐만 아니라 물 포집 효율과 용량을 크게 향상시킵니다.
* 여러 세트의 프로그램을 저장할 수 있습니다. 각 프로그램은 사전 냉동 구간과 건조 구간을 설정하도록 프로그래밍할 수 있습니다. 프로그램 매개변수는 동결 건조기 작동 중에 수정될 수 있으며 건조 곡선과 데이터가 기록될 수 있습니다.
10인치 터치스크린 작동, PLC 산업용 컨트롤러, 디스플레이 건조 곡선;
Ø 정사각형 트레이는 변형이 쉽지 않고 조작이 쉽고깨끗한;
Ø 인플레이션 장착판막, 건조한 불활성 가스로 채워질 수 있습니다.
Ø 분산된 운영 관리를 위해 사용자 레벨과 비밀번호를 설정할 수 있습니다.
건조 후 보관을 위해 질소 또는 불활성 가스로 채워질 수 있습니다.
Ø 동결건조 자동 제어 시스템:
영형보드 레이어의 가열 제어 시스템:
열 사이클 보호, 특수 가열 재료, 퍼지 PID 제어 알고리즘.
동결건조 곡선의 최적 제어 알고리즘은 승화 및 분석 건조 단계에서 시료의 가열 속도를 제어할 수 있습니다.
산업용 터치스크린을 채택해 인간과 기계의 상호작용이 뛰어나 매뉴얼 없이도 쉽게 이해하고 조작할 수 있다.
영형수동 및 자동 모드 선택:
수동 모드는 프로세스 매개변수(강력한 인간 개입)를 탐색하는 데 사용되며 자동 모드는 프로세스의 성숙 단계에서 사용됩니다. 하나의 키 조작은 간단하고 편리합니다.
영형데이터 기록 시스템:
지능형 데이터 기록 시스템은 다양한 구성 요소의 작동 데이터를 실시간으로 기록하고 곡선을 생성하며 컴퓨터와 다양한 작업을 통해 어디에서나 데이터를 검색하고 인쇄할 수 있어 공정 최적화 및 건조 효과 검증에 편리합니다.
PC 데이터베이스 저장. 저장되는 데이터의 양은 컴퓨터 하드디스크(옵션)의 사용 가능한 용량과 관련됩니다.
영형해동 모드:
콜드트랩의 전기 제상은 온도와 시간의 두 가지 제어 모드를 통해 제상 속도와 안전성을 향상시킵니다.
영형옵션 기능(별도 요금):
진공 조절 시스템: 진공도는 승화 및 분석 건조 공정 중에 조절되어 거품 발생, 병 불기 및 특수 물질의 동결 건조 효율 가속화를 방지합니다. (선택 과목)
선택적인 음압 폭기 시스템 인터페이스, 내장된 0.2μM 필터 요소로 시료의 2차 오염을 줄이고 질소 또는 불활성 가스를 다시 채울 수 있습니다. (선택 과목)
* 10인치 대형 컬러 화면으로 장비 작동이 더 쉬워집니다(옵션).
PC(컴퓨터) 단말기는 최대 1.5km(옵션)의 모니터링 거리로 장비의 작동 상태를 원격으로 모니터링할 수 있으며, 동결건조 곡선 및 데이터를 인쇄(옵션)할 수 있습니다.
*동결건조 종말점 판단 기능; (선택 과목)
*공융점 테스트 기능; (선택 과목)
* 분산 운영 관리를 위해 사용자 레벨과 비밀번호를 설정할 수 있습니다.
* 건조 후 보관을 위해 질소 또는 불활성 가스를 충전할 수 있습니다.
수입 브랜드 진공 펌프(옵션);
수냉식 응축, 보다 안정적인 온도, 주변 온도의 영향을 받지 않음(옵션)
교정 기능(옵션):
장기간 사용 시 측정값의 정확성을 보장하기 위해 온도와 진공도 교정이 가능합니다.
동결건조 곡선 조회 기능(온도 및 진공 곡선을 조회하여 공정 최적화 및 동결건조 효과 검증을 용이하게 할 수 있음)

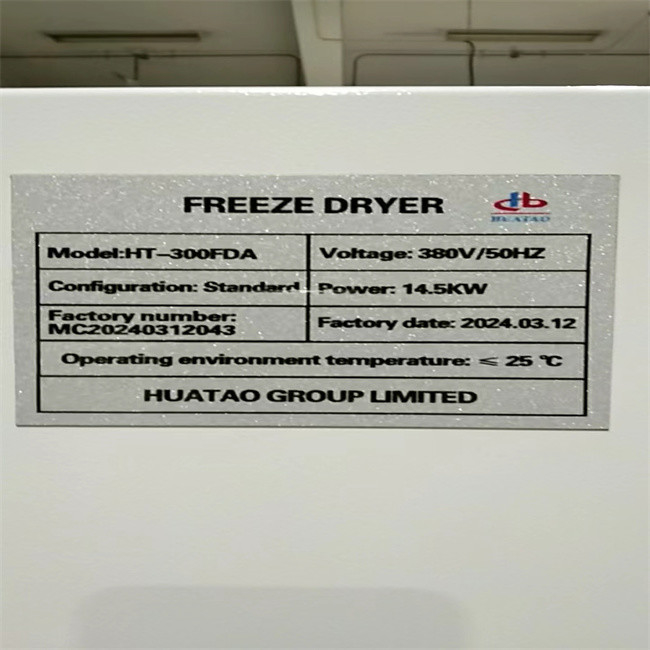

HT-300FDA 동결 건조기 기술 데이터 시트:
|
结构标准 표준의 구조 |
技术参数 기술적인 매개변수 |
备注 비고 |
|
| 基础设施하부 구조 | |||
|
搁板有效면积 선반 유효 면적 |
3.15㎡ | ||
|
最大捕수량 최대 물 캐치 |
60Kg/개 | ||
|
电源 전원공급장치 |
380V/50Hz | ||
|
야외 상점 모양 |
크기 2550*1200*1850mm | ||
|
最大盘装液체 가장 큰 액체 접시 |
31.5L | ||
|
装机功率 설치된 전원 |
14.5Kw | 380V/50Hz | |
|
整机结构 전체 기계 구조 |
일체式 스프레이 피스 |
||
|
箱体외부실 아웃소싱 사례 |
喷塑 스프레이 페인트 |
||
|
중량 무게 |
약 1500Kg | ||
| 仓体(干燥室)빈 본체(건조실) | |||
|
仓体材料 빈 본체 재질 |
SUS304/厚 5mm | ||
|
门锁방式 도어락 종류 |
수柄门锁 핸들 도어 잠금 장치 |
||
|
开启角도 개방 각도 |
>110도 | ||
|
仓门材料 창고 문 재료 |
아크릴 | ||
|
保温材料 보온 소재 |
聚氨酯发泡+保温材料 聚氨酯发泡+保温材料 폴리우레탄폼+단열재 |
||
| 板层 선반 | |||
|
板层材质 층판재질 |
SUS304 | ||
|
板层数目(块) 레이어(블록) 수 |
7+1 | ||
|
不锈钢托盘 스테인레스 스틸 트레이 |
SUS304 | ||
|
板层间距 라멜라 간격 |
70mm | ||
|
板层尺寸(长*宽*高) 라멜라 간격 시트 크기(길이*폭*높이) |
500mm*900mm | ||
|
板层最低温degree 플레이트의 최저 온도 |
-50℃ | ||
|
板层最고온도 최대 온도 |
+70℃ | ||
|
板层温均匀性 온도 균일성 |
±1℃(평衡后) | ||
|
加热功率 난방력 |
3Kw/220V/50Hz | ||
|
板层平整도 보드층의 평탄도 |
±0.5mm/m | ||
|
防护栏 보호 울타리 |
板层的侧면,背면装有防护栏,以 防止托盘超 out板层 밖 트레이가 보드층을 벗어나는 것을 방지하기 위해 보드층의 측면과 후면에 보호 난간을 설치합니다. |
||
| 捕水仓(冷阱)캐치워터탱크(콜드트랩) | |||
|
捕水仓材料 물받이 재료를 잡아라 |
SUS304 | ||
|
捕水仓형상 트랩의 모양 |
형태 회보 |
||
|
盘管材料 코일 재질 |
紫铜管 동관 |
||
|
盘管형式 코일 형태 |
盘管 코일 |
||
|
除霜방방式 해동방식 |
결화霜 전기 제상 |
||
|
温島传感器 온도 센서
|
Pt100 | ||
|
最大捕수량 최대 물 캐치 |
60KG/개 | ||
|
冷阱最低温degree 콜드트랩 최저온도 |
＜-75℃(공중) | ||
| 제조 장치냉동 장치 | |||
|
压缩机型号及数weight 압축기 유형 및 수량 |
법무법인TAG2522Z 프랑스 Taikang TAG2522Z |
两台 | |
|
压缩机型号及数weight 압축기 유형 및 수량 |
8.8Kw(2台) | ||
|
机组功率 단위 전력 |
混合环保제조공장 친환경 혼합냉매 |
거래량 | |
|
제조공장 냉각제 |
사용자 정의 맞춤화 |
2台 | |
|
散热器 라디에이터 |
派尔克 파커 |
1만 | |
|
储液器 저수지 |
丹佛斯083S 댄포스083s |
2만 | |
|
干燥过滤器 건조용 필터 |
卓尔55824 줘얼 55824 |
1만 | |
|
油分离器 기름분리 기호 |
浙江圣松40D 절강 성송 40D |
2만 | |
|
板式换熱器 판형 열교환기 |
丹佛斯수공 KP5+자动 KP5 댄포스 수동 KP5+자동 KP5 |
各1만 | |
|
压력력제조기 압력 컨트롤러 |
丹佛斯 댄포스 |
2만 | |
|
电磁阀 솔레노이드 밸브 |
BAR35++ 스위스 BAR35++ |
4만 | |
|
高压表 고압 게이지 |
丹佛斯 댄포스 |
3만 | |
|
膨胀阀 팽창 밸브 |
Φ10,Φ8,Φ12 |
거래량 적당량 |
|
| 真공系统진공 시스템 | |||
|
진공泵型号 진공 펌프 유형 |
Bsv系列(浙江) Bsv 시리즈(절강) |
1台 | |
|
真空传感器 진공 센서 |
成道睿宝 청두 루이바오 |
||
|
极限真공도 궁극의 진공 |
5Pa 이하(진공도 可控제, 防止물料吹瓶起泡) ≤ 5Pa(병을 부는 동안 물질의 거품을 방지하기 위해 제어 가능한 진공도) |
공차 | |
| 循环系统순환계 | |||
|
종도材料 배관재료 |
SUS304 불요철폐 SUS304 스테인레스 스틸 튜브 |
||
|
循环泵 순환 펌프 |
丹麦格兰富 덴마크 GRUNDFOS |
1台 | |
|
循环流体采용 순환액 용도 |
硅油 실리콘 오일 |
||
|
加熭速率 가열 속도 |
>1℃/분 | ||
|
加热方式 난방 모드 |
전력생산1kw/根 전기 가열 튜브 1kw/개 |
3 | |
|
温島计算方式 온도 계산 방법 |
PID | ||
|
종도材料 배관재료 |
SUS304 불요철폐 SUS304 불요철폐 SUS304 스테인레스 스틸 튜브 |
||
|
10寸彩color触摸屏控조제,可储存上千种程序,每个程序可程序化设预冻段와 干燥段, 冷冻干燥机에서 运行过程中可修改程序参数,并记录最后的干燥曲线.可显示样제품온도曲线, 隔板温島曲线, 冷阱温島曲线及真宿.可以实现U 盘导는 판매하고 있습니다. 10인치 컬러 터치 스크린 컨트롤은 여러 프로그램을 저장할 수 있으며, 각 프로그램은 사전 동결 및 건조 섹션을 설정하도록 프로그래밍할 수 있습니다. 동결건조기는 작동 중에 프로그램 매개변수를 수정하고 최종 건조 곡선을 기록할 수 있습니다. 샘플 온도 곡선, 파티션 온도 곡선, 콜드 트랩 온도 곡선 및 진공도 곡선을 표시할 수 있습니다. USB 드라이브에서 동결건조 공정 데이터를 내보낼 수 있습니다. 컴퓨터에서 동결건조 데이터를 확인하세요. 다양한 보호 제어 및 경보 기능. |
|||
|
控제조 제어 소프트웨어 |
베이징 |
1주 | |
|
液晶屏 LCD 화면 |
昆仑通态10寸 Kunlun Tongshi 10인치 |
1주 | |
| PLC |
台湾永宏 대만 용홍 |
1주 | |
|
开关电源 제어 소프트웨어 |
HF100W-TA | 1 | |
|
32A공공 32A 공기 스위치 |
GHNTDZ47LE-40 | 1 | |
|
진공泵电源插座 진공 펌프 전원 소켓 |
AC30-16A | 1 | |
|
固态继电器 솔리드 스테이트 릴레이 |
MGR-1D4825 | 3 | |
|
交流接触器 AC 접촉기 |
施耐德 LC1-D1810/1210 슈나이더 LC1-D1810/1210 |
4 | |
|
12P端子 12P단자 |
TB-2512L | 1 | |
|
温島传感器 온도 센서 |
PT100 |
8 |
|
