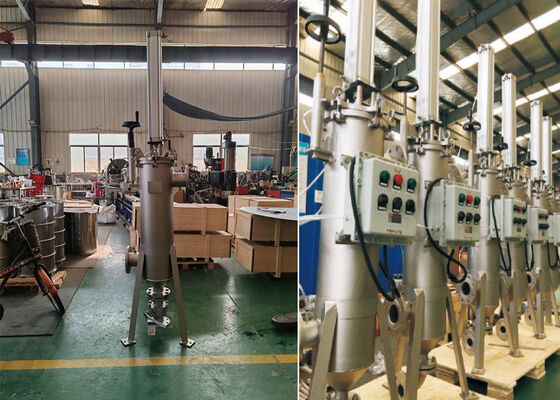

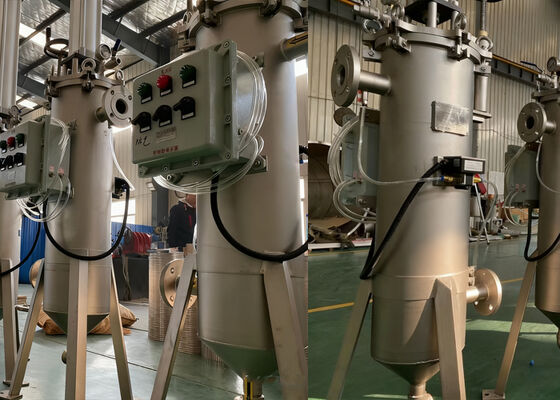

석유화학 산업용 자동 자가 세척 스크레이퍼 필터

[여과 모드]

액체가 입구를 통해 들어옵니다. 스프링 장착 디스크 모양 스크래퍼가 필터 요소의 내부 표면에 단단히 눌려 상단에 놓입니다. 액체는 스크래퍼를 통과하여 필터 요소의 내부 표면에서 바깥쪽으로 흐릅니다. 불순물은 이 내부 표면에 갇히고, 여과된 액체는 출구를 통해 나갑니다. 시간이 지남에 따라 불순물이 점차 축적되고 차압이 상승합니다. 결과적으로 필터 요소는 사전 설정된 차압 임계값에 도달하거나 예정된 간격으로 세척됩니다.

[세척 모드]

공압 실린더가 스크래퍼를 왕복 수직 운동으로 구동하여 필터 요소를 세척합니다. 하강 스트로크 중에 불순물은 스크래퍼에 의해 필터 하우징 하단으로 밀려나며, 여기서 고밀도 불순물은 오염 물질 수집 챔버에 침전됩니다. 상승 스트로크 중에 잔여 불순물은 긁혀 필터 요소 상단으로 밀려납니다. 이 불순물은 흐르는 액체에 의해 씻겨 나가 스크래퍼를 통과하여 필터 요소의 내부 표면으로 돌아가 다음 하강 스트로크 중에 다시 긁혀 나갑니다. 각 세척 사이클은 여러 스트로크로 구성됩니다. 필터 요소 표면이 세척되면 여과 용량이 복원됩니다. 세척 과정 중에도 여과는 중단 없이 계속됩니다.

[배출 모드]

여러 세척 사이클 후, 불순물이 일정량 축적되면 배출 밸브를 주기적으로 열어 고농도 불순물을 포함하는 폐액을 배출합니다. 필요한 경우 이러한 불순물은 회수될 수도 있습니다.
