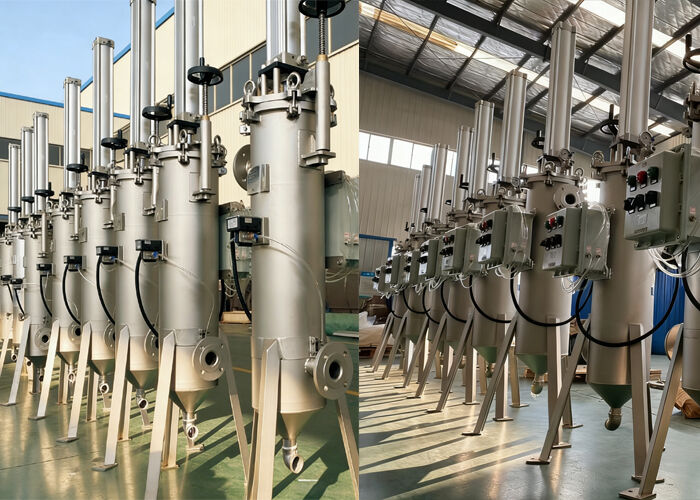

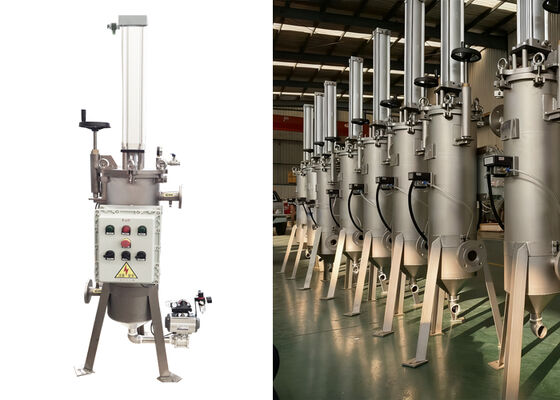

공압 긁기 자동 자체 청소 필터 하우징

[여과 모드]

액체가 입구를 통해 들어옵니다. 스프링이 장착된 디스크 모양의 스크래퍼가 필터 요소의 내부 표면에 단단히 밀착되어 상단에 위치합니다. 액체는 스크래퍼를 통과하여 필터 요소의 내부 표면에서 외부로 흐릅니다. 불순물은 이 내부 표면에 갇히고, 여과된 액체는 출구를 통해 배출됩니다. 시간이 지남에 따라 불순물이 점차 축적되고 차압이 상승합니다. 결과적으로, 필터 요소는 미리 설정된 차압 임계값에 도달하거나 예정된 간격으로 청소됩니다.

[청소 모드]

공압 실린더가 스크래퍼를 왕복 수직 운동으로 구동하여 필터 요소를 청소합니다. 하강 스트로크 동안 불순물은 스크래퍼에 의해 필터 하우징 하단으로 밀려나며, 여기서 고밀도 불순물은 먼지 수집 챔버에 침전됩니다. 상승 스트로크 동안 잔여 불순물은 긁혀 필터 요소 상단으로 밀려납니다. 이 불순물은 흐르는 액체에 의해 씻겨 나가 스크래퍼를 통과하여 필터 요소의 내부 표면으로 돌아가 다음 하강 스트로크 동안 다시 긁혀 나갑니다. 각 청소 사이클은 여러 스트로크로 구성됩니다. 필터 요소 표면이 청소되면 여과 용량이 복원됩니다. 청소 과정 중에도 여과는 중단 없이 계속됩니다.

[배출 모드]

여러 청소 사이클 후, 불순물이 일정량 축적되면 배출 밸브를 주기적으로 열어 고농도 불순물을 포함한 폐액을 배출합니다. 필요한 경우 이러한 불순물을 회수할 수도 있습니다.
