부식 저항 FIPP 파이프 손상 복구 장소에서 형성 파이프

내부식성 FIPP 파이프 손상 수리 형성된 파이프

설명 대상내부식성 FIPP 파이프 손상 수리 형성된 파이프:

FIPP(Formed-In-Place Pipe)는 무개착 파이프라인 재활 분야에 사용되는 일종의 라이너 파이프 재료입니다. 기본적으로 이 파이프는 일반적으로 PVC(폴리염화비닐) 또는 PE(폴리에틸렌)와 같은 재료로 구성되며 공장에서 "C" 또는 "U" 모양으로 사전 제작되는 열가소성 파이프로 구성됩니다. 가열 및 가압과 관련된 특정 프로세스를 통해 이 라이너는 기존의 오래된 파이프라인 내부에서 모양이 변경되어 완전히 새롭고 단단히 고정되며 구조적으로 독립적인 압력 베어링 파이프를 형성합니다.

작동 원리

FIPP의 구성 공정은 열가소성 소재의 가역적인 물리적 특성, 특히 가열하면 부드러워지고 냉각되면 경화되는 능력을 최대한 활용합니다. 운영 워크플로는 기본적으로 세 단계로 구분됩니다.

1. 사전 제작 및 삽입: 특별히 제조된 견고한 플라스틱 파이프는 공장에서 직경이 감소된 "C" 또는 "U" 모양의 단면으로 사전 압출됩니다. 그런 다음 이러한 라이너는 재활이 필요한 기존 파이프라인 내부로 직접 당겨집니다.

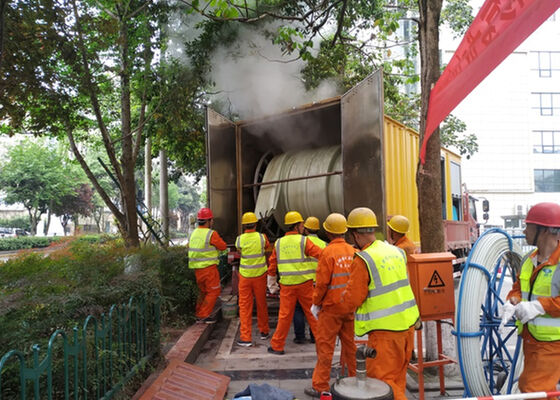

2. 가열 및 가압: 증기 발생기, 온수 시스템 또는 차량 탑재 가열 장치와 같은 특수 장비를 사용하여 라이너 파이프를 가열하고 연화시킵니다. 동시에, 내부 공기 또는 수압이 가해져 부드러워진 라이너가 기존 파이프라인의 내부 벽에 완전히 밀착될 때까지 바깥쪽으로 팽창합니다.

3. 냉각 및 설정: 압력이 유지되고 라이너가 냉각되면 다시 경화되어 고강도의 원활한 "파이프 내 파이프" 구조를 형성하여 원래 파이프라인의 구조적 무결성과 누출 방지성을 복원하고 종종 향상시킵니다.

내부식성 FIPP 파이프 손상 수리의 장점 및 특징:

1. 탁월한 환경 적응성: 열가소성 소재의 고유한 유연성(일반적으로 25%를 초과하는 파단 연신율을 나타냄) 덕분에 FIPP는 지진 활동이 활발한 지역이나 지하철 노선에 인접한 지역과 같이 주기적 하중을 받는 지역의 파이프라인 재활에 이상적으로 적합합니다. 원형, 계란형, 직사각형 프로파일을 포함한 다양한 단면 모양을 쉽게 수용할 수 있으며 최대 60도 각도의 굴곡을 탐색할 수 있습니다.

2. 우수한 물리적 특성: 충격, 부식 및 압축 응력에 대한 탁월한 저항성을 보유한 FIPP는 표준 빗물 및 하수 배수 파이프라인에 적합할 뿐만 아니라 압력 파이프라인(예: 급수 및 가스 라인)뿐만 아니라 고속도로 및 철도 아래를 흐르는 파이프라인과 관련된 고부하 응용 분야도 처리할 수 있습니다. 3. 환경 보호 및 안전: 전체 경화 과정에는 물리적 변화(가열 및 냉각)만 포함됩니다. 화학적 부산물이나 유해 배출물을 생성하지 않아 주변 환경이나 지하수 자원을 오염시키지 않습니다.

4. 효율적이고 편리한 건설: 진정한 "무개착" 기술로서 광범위한 도로 굴착 및 중단이 필요하지 않습니다. 현장 공사는 매우 빠르며 일반적으로 하루 안에 완료됩니다. 또한, 수리된 파이프의 내벽은 매끄러워(낮은 Manning 계수를 나타냄) 유체 전달 효율을 효과적으로 향상시킵니다.

응용 내부식성 FIPP 파이프 손상 수리용 파이프:

1. 지자체 네트워크 갱신: 노후화된 도시 배수 네트워크에 대한 구조적 결함 수리 및 누수 방지 처리 구현.

2. 특수 조건에서의 수리: 활발한 흐름 작업이 어렵거나 교통량이 많아 굴착이 불가능한 도시 핵심 지역에 적합합니다. 터널, 지하주차장 등 특수공간의 배관 유지관리에도 적용 가능합니다.

3. 산업용 및 압력 파이프라인: 화학 공장 단지 내 부식 방지 하수 파이프라인은 물론 특정 수준의 내부 압력을 견뎌야 하는 다양한 산업용 유체 운송 파이프라인.
