트렌치리스 파이프 수리 장비 경화 기계 시스템

트렌치리스 파이프 수리 장비 경화 기계 시스템

트렌치리스 파이프 수리 장비 경화 기계 시스템에 대한 설명:

무개착 산업의 파이프라인 시설, 주 발전기, 송풍기, 온도 조절 장치, 경화 시스템을 갖춘 장비이며 DN150-DN2400의 다양한 직경 라이너용 UV 광선 열차 3세트를 포함합니다. 고급 모듈식 전기 제어 시스템은 작동 과정을 크게 단순화합니다. 다양한 센서, 경보 모니터링 시스템, 장비 상태의 실시간 모니터링을 갖추고 있으며 고품질 속도로 빠른 경화를 달성합니다. 주로 컨테이너 유형으로 공급합니다.

어떻게 작동하나요?

CIPP UV 경화의 핵심 원리는 자외선을 사용하여 호스트 파이프 내부의 수지 포화 라이너를 직접 경화시키는 것입니다. 프로세스는 일반적으로 다음 단계를 따릅니다.

1) 청소 및 검사: 기존 배관을 먼저 고압 워터젯으로 청소한 후 CCTV 카메라로 검사하여 손상 정도를 평가합니다.

2) 라이너 설치: 일반적으로 유리섬유로 만들어지고 감광성 열경화성 수지가 완전히 함침된 유연한 튜브(라이너)를 손상된 파이프 부분으로 끌어당깁니다.

3) 팽창: 내장된 블로워 시스템의 공기압으로 라이너가 팽창됩니다. 이로 인해 파이프가 팽창하여 오래된 파이프의 내벽에 단단히 밀착됩니다.

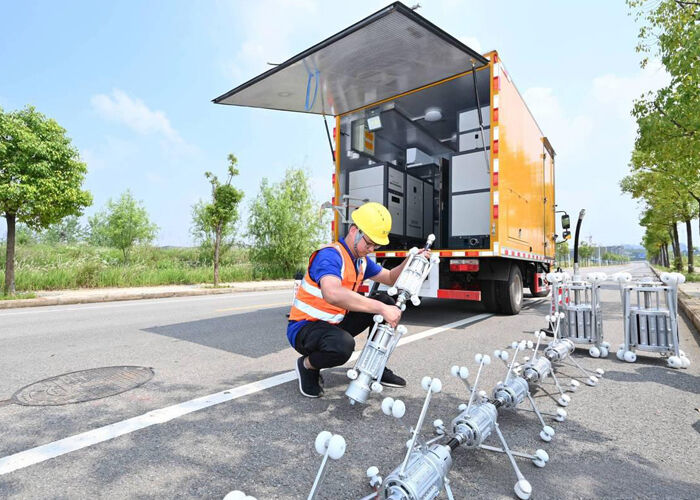

4) UV 경화: 로봇식 UV 광선 열차(캐리에 장착된 일련의 강력한 UV LED 램프)가 제어된 속도로 팽창된 라이너를 통해 윈치됩니다. 빛이 통과하면 수지에서 즉각적인 광중합 반응이 일어나 부드러운 라이너가 견고한 고강도 "새 파이프"로 변합니다.

5) 완료: 경화되면 엔드 씰이 제거되고 서비스 연결이 다시 열립니다. 전체 프로세스는 종종 몇 시간 밖에 걸리지 않아 교통 중단과 환경 영향을 크게 최소화합니다.

트렌치리스 파이프 수리 장비 경화 기계 시스템의 특징:

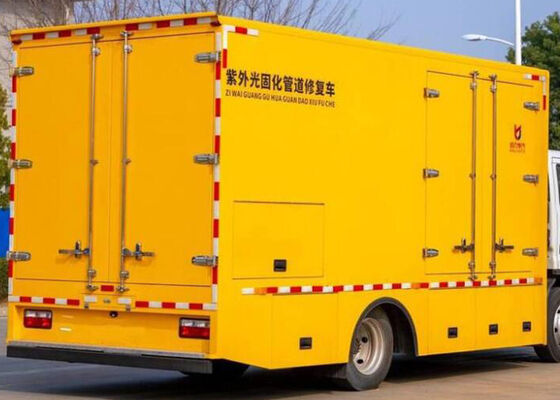

1) 최신 CIPP UV 경화 기계(종종 소형 트럭에 장착되거나 쉽게 운반할 수 있도록 컨테이너에 보관됨)는 고도로 자동화되고 정밀성을 위해 설계되었습니다.

2) UV LED 광원: 기존 수은 램프 대신 에너지 효율적인 첨단 UV LED 어레이를 활용합니다. 이는 과도한 열("차가운 빛")을 발생시키지 않고 수지를 경화하는 데 최적화된 특정 파장을 제공하여 안전성과 안정성을 보장합니다.

3) 적응형 경화 기능: 이 기계에는 광범위한 파이프 직경(일반적으로 DN150mm에서 DN2400mm까지)과 원형, 타원형 및 계란형 파이프를 포함한 다양한 모양에 맞게 조정하거나 교체할 수 있는 모듈식 램프 프레임이 장착되어 있습니다.

4) 지능형 제어 시스템: 작업자가 파이프 직경 및 벽 두께와 같은 매개변수를 입력할 수 있는 중앙 집중식 터치스크린 또는 태블릿 인터페이스가 특징입니다. 시스템은 경화 속도, 광도, 내부 공기압을 자동으로 계산하고 제어합니다.

실시간 모니터링: 통합 센서와 HD 카메라는 내부 온도, 기압, 라이너 팽창과 같은 중요한 데이터를 지속적으로 모니터링합니다. 이는 완벽한 경화를 보장하고 품질 보증 기록을 위해 모든 건설 데이터를 자동으로 저장합니다.

트렌치리스 파이프 수리 장비 경화 기계 시스템의 장점:

1) 무개착 및 친환경: 작은 접근 구덩이 또는 맨홀 입구만 필요하므로 대규모 도로 굴착이 필요하지 않습니다. 이를 통해 소음, 먼지, 교통 혼잡 및 전반적인 탄소 배출량이 크게 줄어듭니다.

2) 높은 효율성 및 속도: UV 경화 공정은 기존의 온수 또는 증기 경화 방법에 비해 매우 빠르므로 긴 파이프 부분(최대 200-300미터)을 하루 만에 복구할 수 있습니다.

3) 우수한 구조 강도: 경화된 유리 섬유 수지 라이너는 상당한 내부 및 외부 압력을 견딜 수 있는 이음새가 없고 이음새가 없으며 내식성이 뛰어난 파이프를 형성하며 종종 파이프라인 수명을 50년 이상 연장합니다.

4) 다용성: 빗물 배수관, 위생 하수구, 산업 폐수관, 식수관 등 다양한 도시 파이프라인을 수리하는 데 효과적입니다.
